2MK2135 Мощный хонинговальный станок с ЧПУ для глубоких отверстий

Описание продукта

Коробка для шлифовальных стержней2MK2135 Мощный хонинговальный станок с ЧПУ для глубоких отверстийпринимает бесступенчатое регулирование скорости. Серводвигатель со звездочкой используется для реализации возвратно-поступательного движения хонинговальной головки, а положение хонингования можно точно контролировать. В то же время используется линейная направляющая, которая имеет более длительный срок службы и более высокую точность. Хонинговальная головка использует гидравлическое расширение при постоянном давлении, а сила хонингования шлифовального бруска стабильна и неизменна, что обеспечивает округлость и цилиндричность заготовки. Давление хонингования можно регулировать в соответствии с потребностями, можно установить контроль высокого и низкого давления, а преобразование грубого хонингования и тонкого хонингования можно легко выполнить на столе управления. Другие конфигурации мощного хонинговального станка с ЧПУ для глубоких отверстий 2MK2135, такие как: гидравлический клапан, автоматическая смазочная станция и т. д., изготовлены из продукции известных брендов.

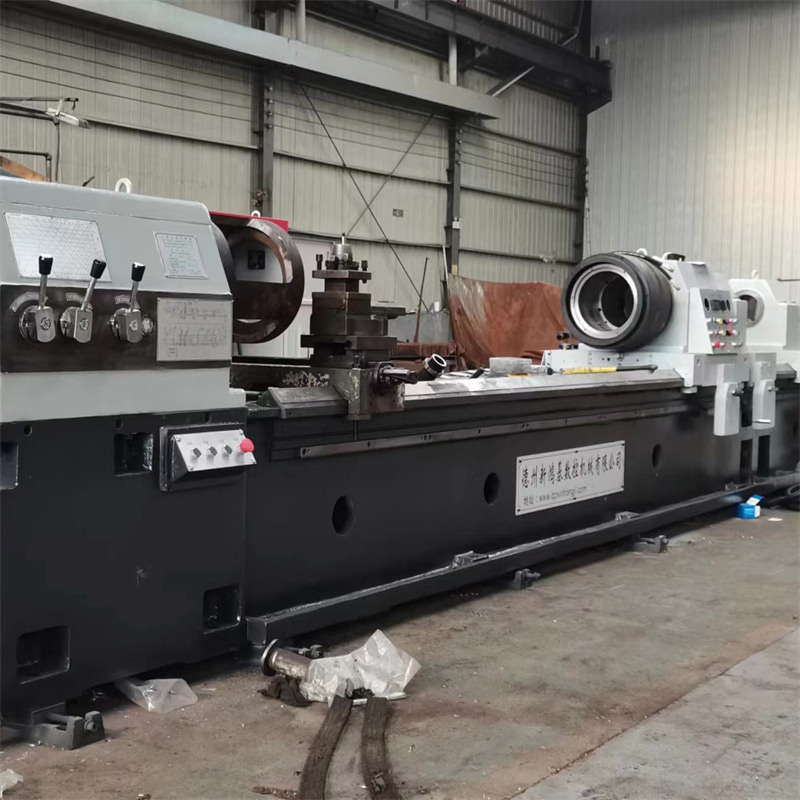

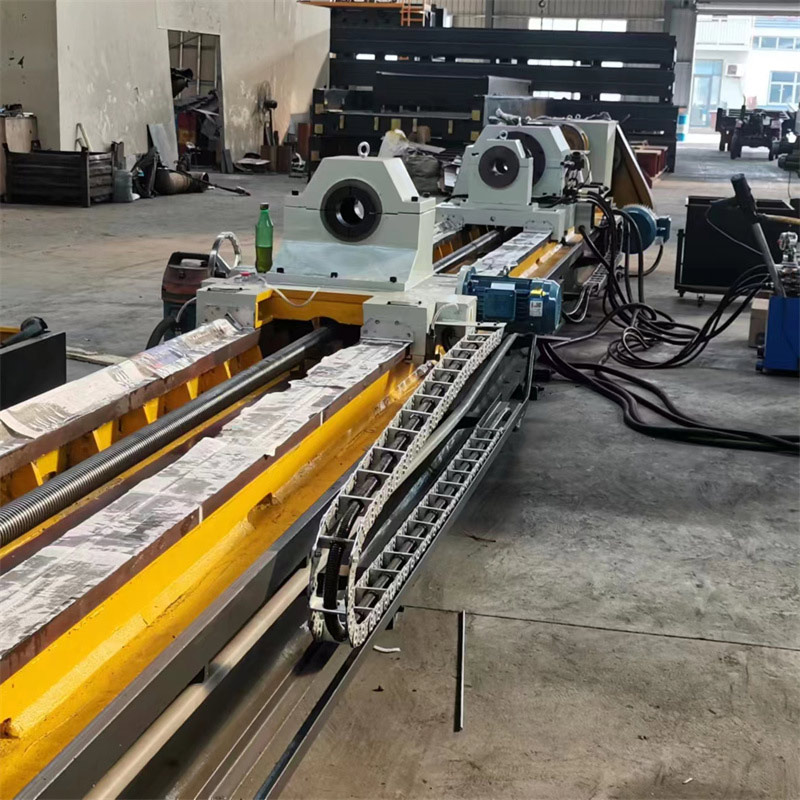

Фотографии продукта

Структура продукта

Основная конструкция мощного хонинговального станка с ЧПУ для глубоких отверстий 2MK2135:

Мощный хонинговальный станок с ЧПУ для глубоких отверстий 2MK2135 состоит из станины, изголовья, корпуса шлифовального стержня, кронштейна хонинговального стержня, тормозной пластины, системы охлаждения, электрической системы управления, гидравлической системы, устройства удаления стружки и других основных компонентов. Перетаскивающая пластина, коробка, кронштейн и другие детали изготовлены из высокопрочного чугуна, моделируемого смоляным песком, имеют хорошую жесткость, высокую прочность и стабильную точность.

1. Коробка шлифовального стержня: использование двигателя переменного тока с преобразованием частоты, бесступенчатое регулирование скорости, трансмиссионная передача имеет высокочастотную закалку твердости поверхности зуба.

2, возвратно-поступательное устройство: звездочка, цепной привод, серводвигатель, управляющий скоростью возвратно-поступательного движения.

3, устройство расширения хонинговальной головки: гидравлическое устройство расширения постоянного давления, диапазон давления гидравлической системы 0,5-4 МПа. И разработан с контролем высокого и низкого давления, чтобы удовлетворить потребности в грубом и тонком хонинговании при различных давлениях.

4, опора шлифовального стержня: закреплена в станине заготовки на входе заготовки, разделена на два корпуса. Используется для поддержки шлифовального стержня.

5, направляющая рама шлифовального стержня: направляющая рама на корпусе станины с возвратно-поступательным движением перетаскивающей пластины, между направляющей рамой и перетаскивающей пластиной, направляющая рама и направляющая рама соединены с крюком или цепью, перетаскивающая пластина включена. возвратно-поступательное движение корпуса кровати.

6, система охлаждения: система охлаждения с использованием осаждения -- магнитная -- нетканая трехступенчатая фильтрация. Точность фильтрации составляет менее 40 мкм.
